Обладнання для механічної обробки рам бокових 2-осних візків вантажних вагонів.

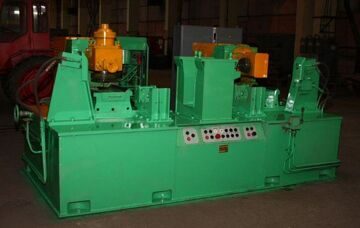

                                                    Обладнання обробки буксового прорізу
                                                                     К06.05-00.00.00.0-00

 ПРИЗНАЧЕННЯ

     Спеціальне устаткування призначене для механічної обробки буксового прорізу за розміром 335мм за один прохід двома фрезами однієї насадки і опорної частини прорізу вертикальною насадкою. Обробка обох буксових отворів виконується за дві установки бічної рами шляхом повороту її в горизонтальній площині на 180° (див.схему).

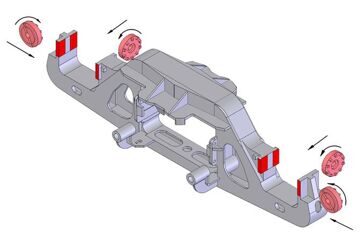

                                                               Схема обробки буксового прорізу

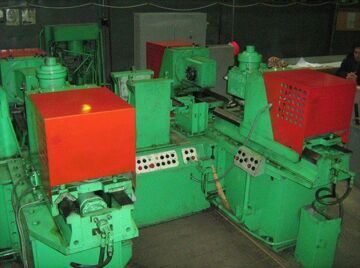

                                              Обладнання обробки опорних і направляючих
                                                               площин буксового прорізу
                                                                  КМ06.05-00.00.00.0-00

ПРИЗНАЧЕННЯ

     Спеціальне устаткування призначене для механічної обробки опорних і направляючих площин буксового прорізу рам бокових чотирма фрезерними головками за одну установку.
     Дві передні головки з вертикальним розташуванням шпинделя, оснащені фрезами ?250мм, обробляють опорну площину буксового прорізу.
     Дві задні головки з горизонтальним розташуванням шпинделя, оснащені двома фрезами ?160мм на кожній головці, обробляють бічні поверхні буксового прорізу в розмір 335±1мм (див. схему)

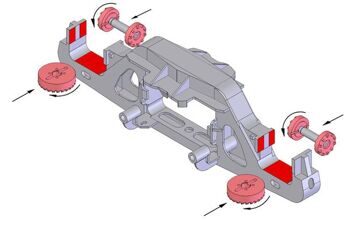

                                   Схема обробки опорних і направляючих площин буксового прорізу

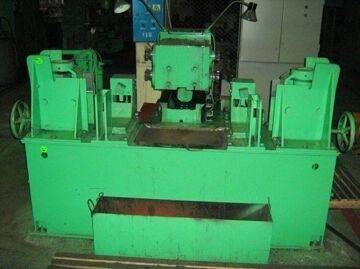

Установка агрегатна обробки рам бокових
К05.02-00.00.00.0-00

ПРИЗНАЧЕННЯ

     Устаткування спеціальне призначене для механічної обробки вертикальних направляючих і бокових площин буксового порізу бічної рами, окрім опорної площини. Обробка обох прорізів виконується за дві установки, шляхом повороту її в горизонтальній площині на 180?C (див.схему).

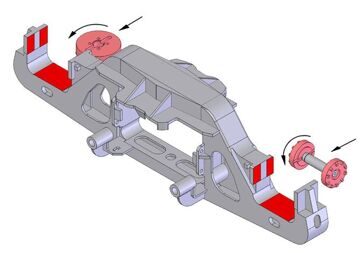

Схема обробки вертикальних направляючих і бокових площин буксового прорізу

                                                      Обладнання свердлування боковин
                                                                     К28.86-00.00.00.0-00

ПРИЗНАЧЕННЯ

     Устаткування призначене для свердлування отворів під заклепку фрикційних планок боковин 2-осних візків вантажних вагонів. Може використовуватись окремо від конвейєра.

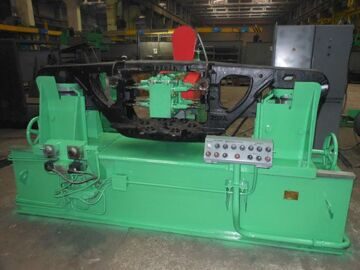

                                        Обладнання обробки площин під фрикційну планку
                                                                К09.01-00.00.00.0-00

ПРИЗНАЧЕННЯ

Обладнання призначене для механічної обробки площин під фрикційні планки бічної рами візка 18-100.

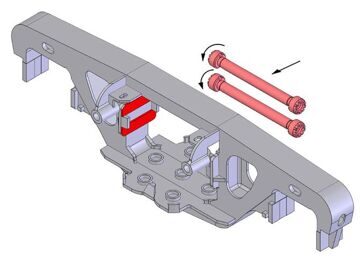

                                                         Схема обробки площин під фрикційні планки
